一种LNG冷源梯级回收利用系统及其使用方法

来源:自动化科研   发布时间:2024-10-29

成果名称

一种LNG冷源梯级回收利用系统及其使用方法

成果联系人

朱三立

职称

讲师

所在单位

英国best365官方网站入口、人工智能学院

联系电话


Email

zsl@njupt.edu.cn

技术成熟度

应用方案

技术分类

其他

核心专利号



所属学科方向

一级学科

电气工程

二级学科

电力系统自动化

应用行业

冷能回收再发电

项目概况:

随着国家对减少碳排放和提高节能效率的要求日益提高,我国的能源消费结构将更加倚重天然气。未来天然气的供应中,来自海外的LNG 比重占较大份额。无论是从海外进口的LNG,还是我国制取的LNG,在汽化时要放出大量的冷能,一般为830-860kJ/kg。世界各国都在努力探索提高LNG 冷能利用率15 的途径和方法,其中发电和供冷是主要途径。目前,利用 LNG 冷能发电的方法主要有直接膨胀循环、郎肯循环或二者的复合循环等。由于LNG 冷能释放温度跨度大,换热温差悬殊,造成冷火用损失大,LNG 冷能利用效率难于提高,一般LNG 冷能利用率只有30%左右。

本发明的目的是提供一种LNG 冷能四级回收利用系统。该系统依据LNG的汽化特性曲线对LNG 冷能采用四级回收利用的方式,提高了LNG 冷能的回收利用率。

本发明的另一目的是提供一种所述 LNG 冷能四级回收利用系统的使用方法。













关键技术:

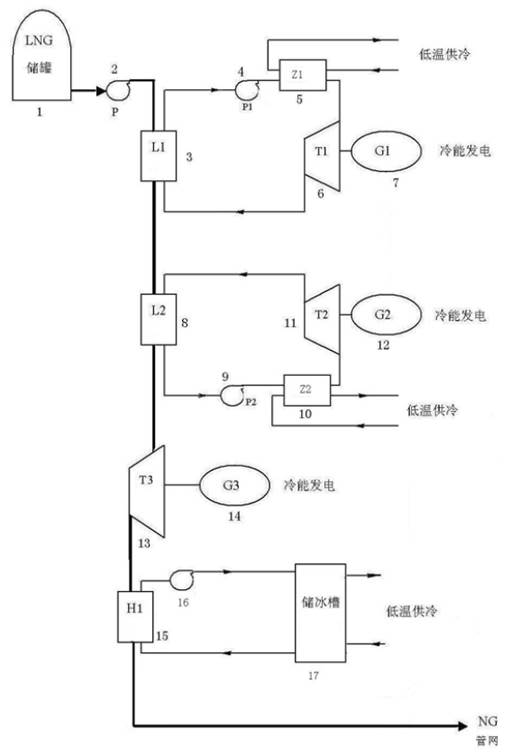

所述的LNG 冷能四级回收利用系统包括:

1) LNG 储罐、加压泵、第一冷凝器、第二冷凝器、第三膨胀透平机和换热器构成的LNG 汽化升温膨胀主回路,该主回路与天然气管网或用户连接;

2) 由第一冷凝器、第一压缩机、第一蒸发器、第一膨胀透平机和第一发电机构成的第一级郎肯循环发电单元;

3) 由第二冷凝器、第二压缩机、第二蒸发器、第二膨胀透平机和第二发电机构成的第二级郎肯循环发电单元;

4) 由气体第三膨胀透平机和第三发电机构成的膨胀发电单元;

5) 由换热器、循环泵和储冰槽构成的低温储冰供冷单元;

在所述 LNG 汽化升温膨胀主回路中,LNG 储罐通过管路依次与加压泵、第一冷凝器、第二冷凝器、第三膨胀透平机和换热器连接;











应用领域和市场前景:

本发明依据LNG 汽化曲线的分段特性,构建了两级郎肯循环和一级膨胀循环发电单元,并为提高LNG 冷能利用率设置了低温供冷单元,实现了LNG冷能四级回收利用。理论计算表明,在8MPa 的工作压力下,所述系统的LNG冷能的综合利用率可达38%以上,如降低工作压力, LNG 冷能的综合利用率还可进一步提高。
